वर्नियर बेवल प्रोटेक्टर: परिशुद्धता का मापन कोणों में
परिचय और आवश्यकता
साधारण बेवल प्रोटेक्टर, हालांकि उपयोगी है, कोणों को 1 डिग्री की सटीकता तक मापने में सक्षम है… 5 मिनट तक के कोणों को मापने में सक्षम है।

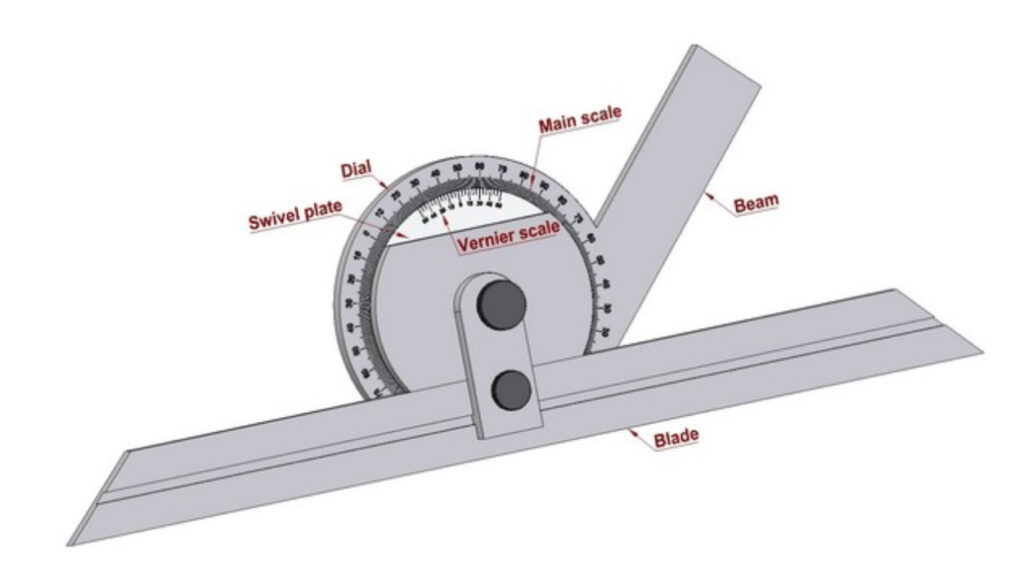

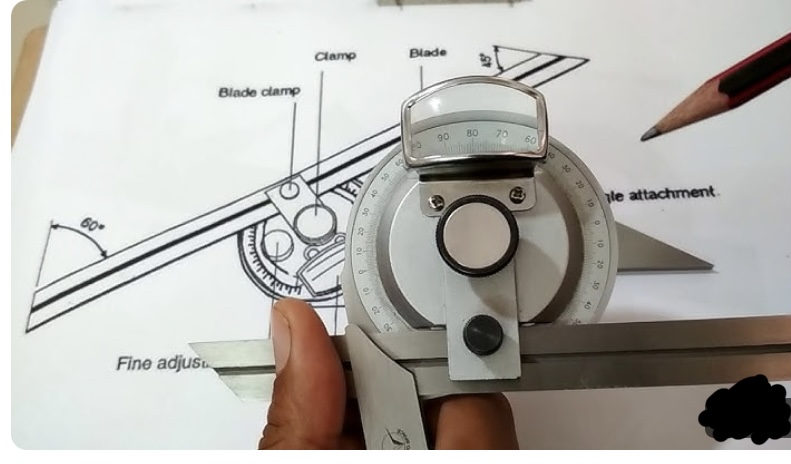

निर्माण और सामग्री
वर्नियर बेवल प्रोटेक्टर का निर्माण निकल क्रोमियम स्टील से किया जाता है। मुख्य घटक:
- स्टॉक/बेस
- समायोज्य ब्लेड
- डायल और डिस्क
- वर्नियर स्केल
- लॉकिंग स्क्रू

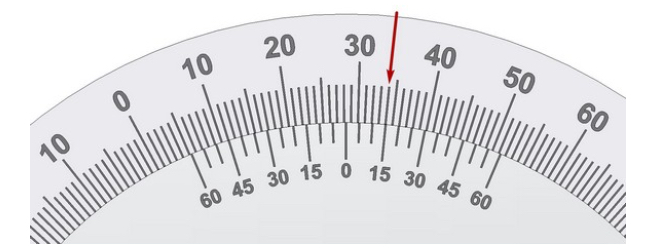

कार्य सिद्धांत
दो पैमानों के अल्पतमांक अंतर पर आधारित:
- मुख्य पैमाना: डिग्री में विभाजित
- वर्नियर पैमाना: 23 डिग्री को 12 भागों में विभक्त
- अल्पतमांक: 5 मिनट

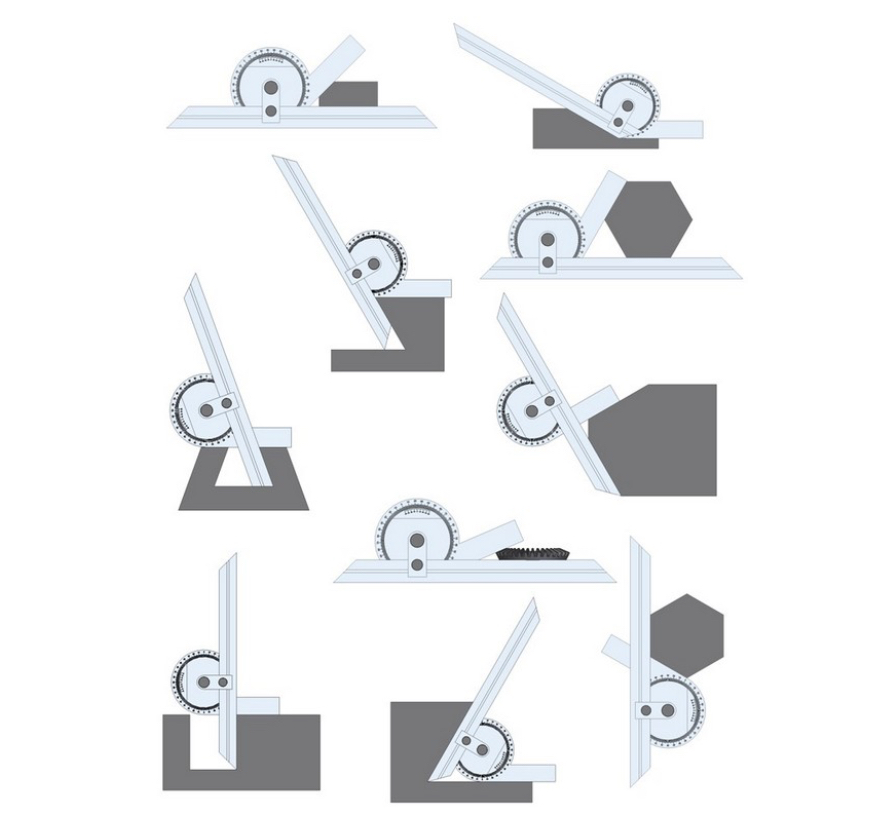

उपयोग और अनुप्रयोग
- मशीनिंग: काटने के उपकरणों का कोण सेटिंग
- टूलमेकिंग: सटीक गेज निर्माण
- गुणवत्ता नियंत्रण: घटकों का सत्यापन
- वेल्डिंग निरीक्षण: कोण मापन
देखभाल और रखरखाव
सटीकता बनाए रखने के उपाय:
- कटिंग टूल्स से अलग रखें
- उपयोग से पहले शून्य त्रुटि जाँचें
- नियमित सफाई और लुब्रिकेशन
- संग्रहण से पहले ब्लेड को सिक्योर करें
वर्नियर बेवल प्रोटेक्टर – प्रश्नावली
1. वर्नियर बेवल प्रोटेक्टर का मुख्य उद्देश्य क्या है? उत्तर: कोणों को सटीकता से मापना।
2. साधारण बेवल प्रोटेक्टर की तुलना में वर्नियर बेवल प्रोटेक्टर की सटीकता क्या है? उत्तर: अधिक सूक्ष्मता से कोण मापना (5 मिनट तक)।
3. वर्नियर बेवल प्रोटेक्टर आमतौर पर किस सामग्री से बनाया जाता है? उत्तर: निकल क्रोमियम स्टील।
4. वर्नियर बेवल प्रोटेक्टर के मुख्य भाग क्या हैं? उत्तर: स्टॉक, ब्लेड, डायल, डिस्क, वर्नियर स्केल, लॉकिंग स्क्रू, एक्चुअल एंगल अटैचमेंट।
5. वर्नियर बेवल प्रोटेक्टर का अल्पतमांक (least count) कितना है? उत्तर: 5 मिनट।
6. वर्नियर स्केल किस सिद्धांत पर काम करता है? उत्तर: दो अनुरूप स्केलों के अल्पतमांक के अंतर पर।
7. वर्नियर बेवल प्रोटेक्टर के डायल पर डिग्री के निशान कहाँ तक होते हैं? उत्तर: 0 से 90 डिग्री तक दोनों दिशाओं में।
8. वर्नियर स्केल पर 23 डिग्री को कितने भागों में बांटा जाता है? उत्तर: 12 बराबर भागों में।
9. वर्नियर बेवल प्रोटेक्टर का उपयोग करते समय पहली सावधानी क्या है? उत्तर: कटिंग टूल्स के साथ मिलाकर नहीं रखना।
10. कार्य समाप्त होने पर वर्नियर बेवल प्रोटेक्टर को कैसे रखना चाहिए? उत्तर: अच्छी तरह से साफ करके।
