वर्नियर डेप्थ गेज: सूक्ष्म गहराई मापन का महत्वपूर्ण उपकरण
परिचय
वर्नियर डेप्थ गेज एक सटीक मापन उपकरण है जिसका उपयोग 0.02 मिमी तक की सूक्ष्मता में माप लेने के लिए किया जाता है। यह इंजीनियरिंग और विनिर्माण उद्योगों में अत्यधिक उपयोगी है।
सिद्धांत
वर्नियर कैलिपर के समान कार्य करता है:
मुख्य पैमाना + वर्नियर पैमाना का संयोजन
शून्य संरेखण पर पूर्णांक माप, वर्नियर संरेखण पर भिन्नांक माप

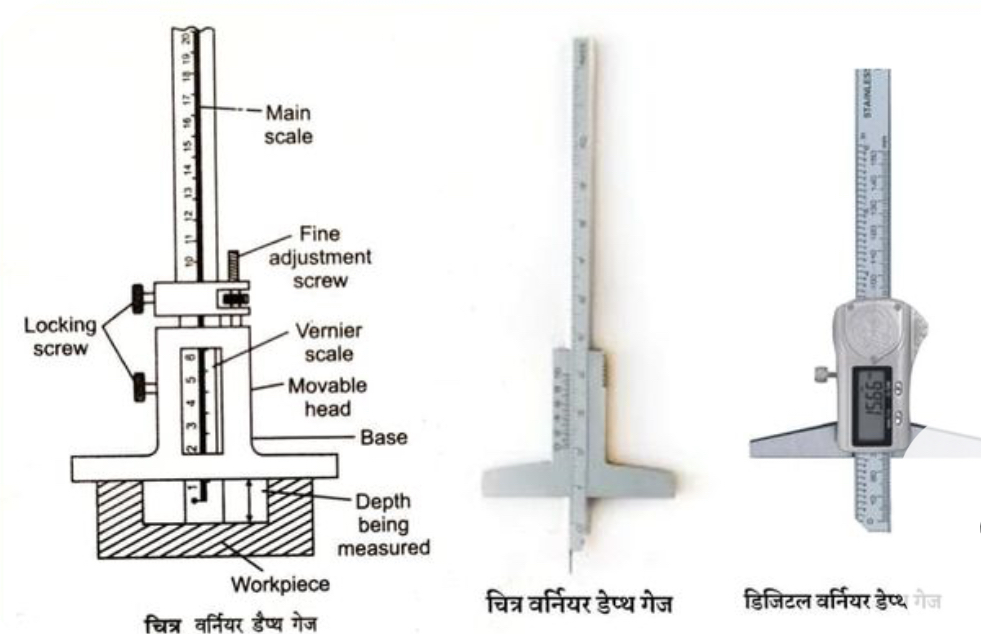

बनावट
- मुख्य बेस प्लेट
- स्लाइडिंग मुख्य पैमाना
- वर्नियर स्केल (ऊपरी भाग)
- फाइन एडजस्टमेंट स्क्रू
- लॉकिंग नट
- मापन सतह (हार्डेन्ड स्टील)
उपयोग विधि
- बेस को रेफरेंस सतह पर समतल रखें
- स्लाइडिंग बार को गहराई तक नीचे करें
- लॉकिंग नट को कसकर स्थिर करें
- मुख्य पैमाना + वर्नियर रीडिंग का योग करें
मुख्य लाभ
- उच्च परिशुद्धता (±0.02mm तक)
- 0-300mm तक की विस्तृत मापन सीमा
- असमतल सतहों पर भी मापन संभव
- डिजिटल वर्जन की तुलना में कम रखरखाव
सावधानियाँ
- मापन से पहले शून्य त्रुटि जाँच अवश्य करें
- स्लाइडिंग भागों को नियमित रूप से लुब्रिकेट करें
- मापन दबाव समान रखने के लिए रैचेट स्टॉप का उपयोग करें
1. गहराई की सूक्ष्म माप के लिए किस उपकरण का उपयोग होता है? उत्तर: वर्नियर डेप्थ गेज।
2. वर्नियर डेप्थ गेज कितनी सूक्ष्मता में माप ले सकता है? उत्तर: 0.02 मिमी।
3. वर्नियर डेप्थ गेज का सिद्धांत किसके समान होता है? उत्तर: वर्नियर कैलिपर।
4. वर्नियर डेप्थ गेज में स्लाइडिंग असेंबली के साथ क्या जोड़ा जाता है? उत्तर: स्टील की पत्ती।
5. वर्नियर डेप्थ गेज की बनावट में क्या होता है? उत्तर: एक बेस और एक नेरो रूल।
6. मेन स्केल किस पर बना होता है? उत्तर: नेरो रूल पर।
7. वर्नियर स्केल कहाँ बना होता है? उत्तर: बेस के ऊपरी भाग पर।
8. वर्नियर डेप्थ गेज में और क्या लगे होते हैं? उत्तर: फाइन एडजस्टिंग यूनिट, फाइन एडजस्टिंग स्क्रू और लॉकिंग स्क्रू।
